これ。
以前作った「地面を叩くマスダンパー」ことグランドノッカー。
作り方を教えてほしい、とコメントいただいたので少し書いてみます。

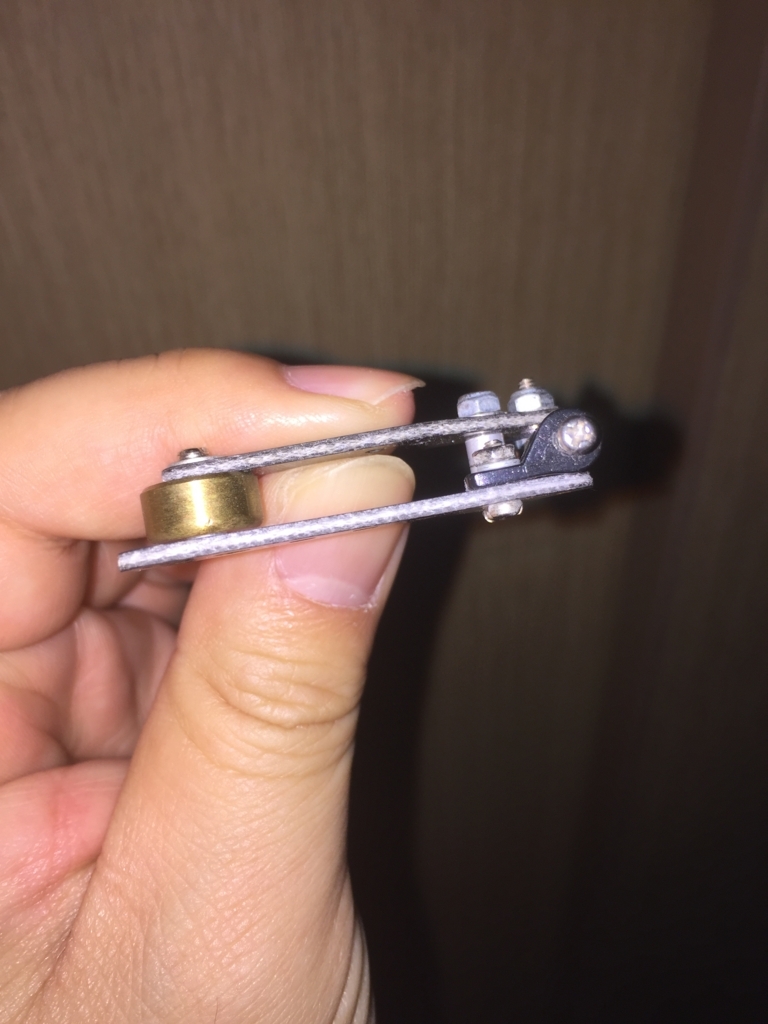

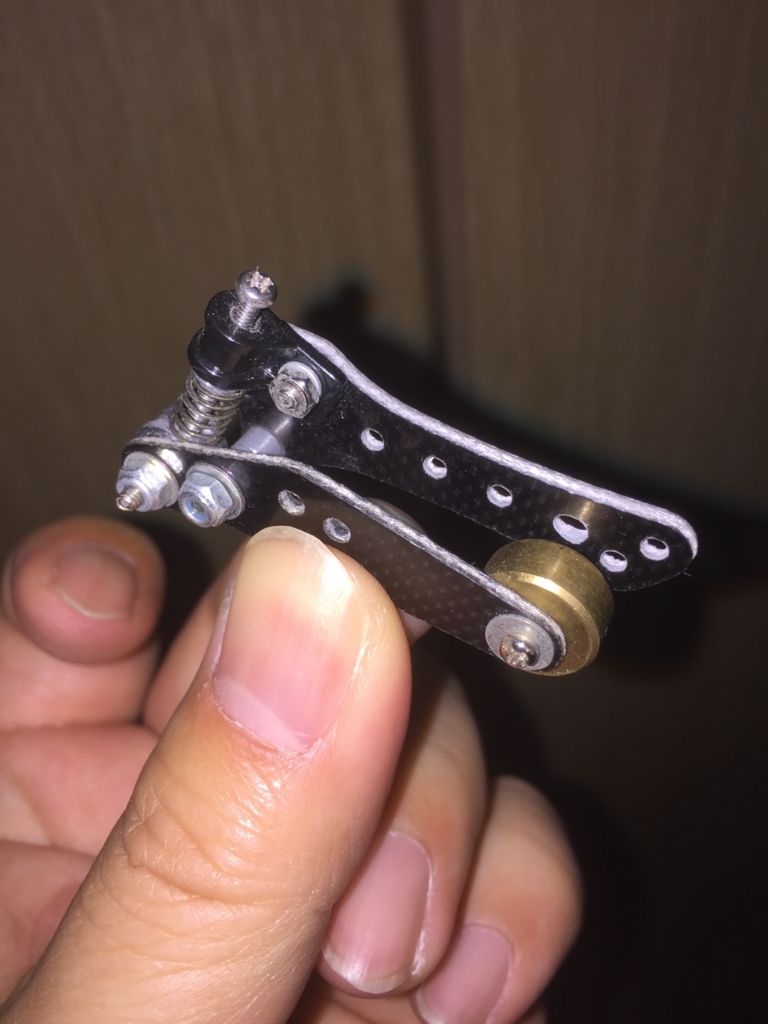

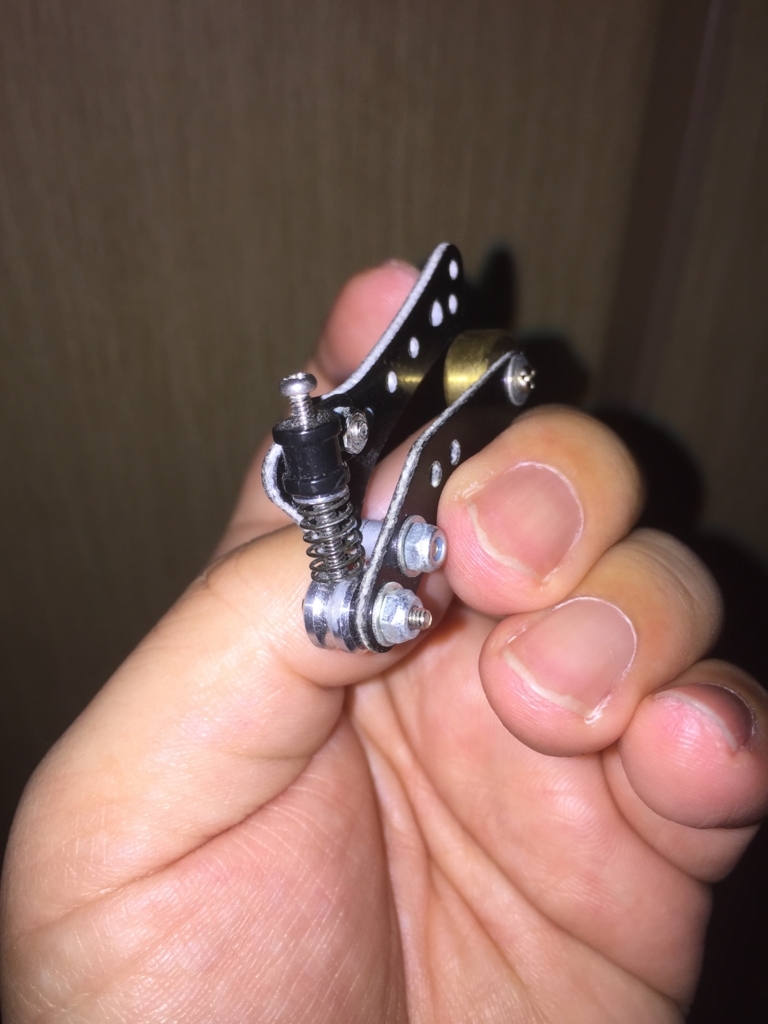

３面図でこんな感じです。
自分で言うのもなんだけど、指と爪が綺麗だよねw
材料：
・ARシャーシ サイドマスダンパーセット
・FRPサブプレートセット
・アルミシャフトストッパー
・MSシャーシ マルチブレーキセット
・アルミスペーサーセット（6mm）
・スライドダンパースプリングセット（黒）
・各種ビス、ナット、ロックナット、ワッシャー
作り方：
- MSブレーキセットのパーツを切断
画像を見て同じようにカットしてください。
ホエイルのフロントヒクオのパーツと同じ切断方法です。 - サブプレートにマスダンをつける
AR用のサイドマスダンの平な方をビスとロックナットでサブプレートのFRPにつけます。
穴が１個の方の先につけてください。
この時、マスダンが回転してしまわないよう、しっかり止めてください。
回転するとローラーと判断され、レギュレーション違反になります。 - サブプレートにアルミスシャフトストッパーをつける
マスダンと反対側、穴が２個の先端にアルミシャフトストッパーを取り付けます。
こいつは回転する必要があるので、締めすぎてはいけないです。 - サイドマスダン用FRPにMSブレーキパーツをつける
位置と角度に注意してください。
特に角度はいい塩梅の角度を探し出す必要があります。
またネジが通る穴の部分を少しだけ拡張し、グリスも塗ったほうがいいです。 - アルミスペーサーを挟みながらFRP同士を接続する
写真を見ながら位地を確認してください。
ここも可動する場所なので、締めすぎてはいけないです。 - MSブレーキ側からネジを入れバネを挟みながらシャフトストッパーに止める
このとき注意するのは、ネジを深くつけすぎないこと。
アルミストッパーの可動ができなくなってしまいます。
これで完成です。
軽い力で可動し、手を離すとマスダンが元の位置に戻るようなら成功。
その動きになるまで、微調整を行なってください。
これがマシンのサイドに着くと、マシン着地の衝撃で下側に可動し、地面をマスダンが叩き、この衝撃でマシンの跳ね上がりを相殺します。
ヒクオと連動するように接続できれば効果も大きくなります。
メカメカしくてかっこいいとは思うのですが、マシンに接続するのが少し難しい（＾＾；
普通のギロチン式とは違う挙動が楽しいマスダンシステムなので、お試しあれ。
発展系とかができたらうれしいなぁ♪
ではでは。
