ミニ四駆作ってみた〜その46 「新マシン考察、できる!フレキシブル」

あたしの作ってるフレキシブルなんちゃらは、正規のものとはちょと違うのかな?


Webでの作例をいろいろ見て参考にしながら「できるだけ簡単に」を目指して作ってるからか、いろいろオリジナル入ってるっぽいです。

実際簡単で、5mm径のリューターがあれば1時間くらいで作れます。
1000円くらいのやっすいので充分よw<リューター

なのでもう一度、おさらいとして作り方と削る場所を書き連ねてみます。

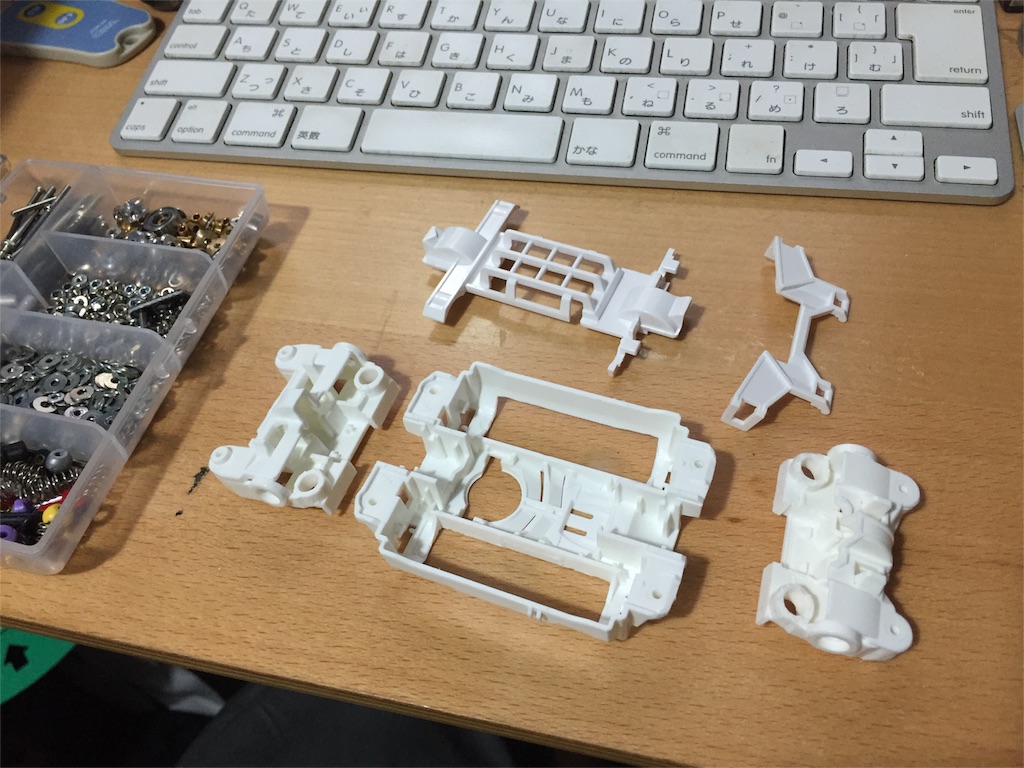

f:id:poke4wd:20160502140142j:image

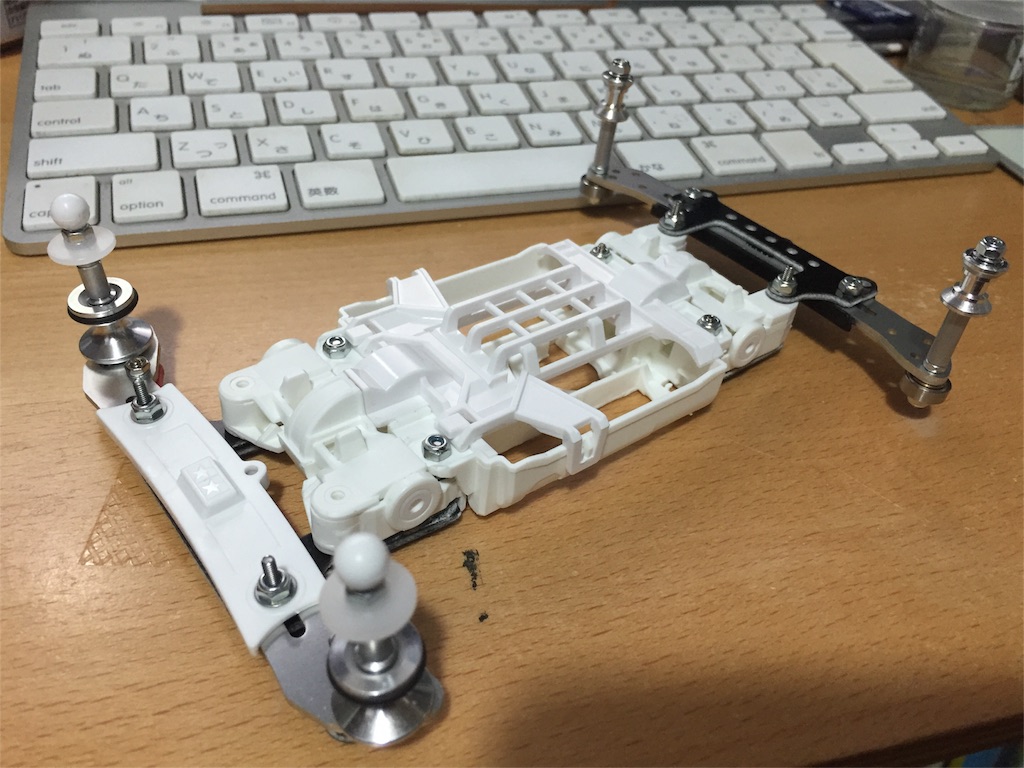

f:id:poke4wd:20160502140156j:image

まず、制作手順としては、
1. 5mmドリルで穴を拡張する
2. 穴をリューターやヤスリで拡張する
3. センターシャーシの切断
4. いらない部分の削除
5. ヤスリがけして調整
6. ショートFRPで蓋をする
7. バネを仕込みネジで止める

上記手順になります。

あたしのやり方はドリルの穴あけを「貫通」させているので、旋盤は必要ないです。

2.で穴を拡張するのにリューターがあればラクだけど、丸い棒ヤスリでもできます。
バネがすぽすぽに通るくらいまで拡張できればOKです。
5.5mm前後の径になるかと。

3.のセンターシャーシ切断もニッパーで出来ます。
切るコツは、先にここを切ることです。

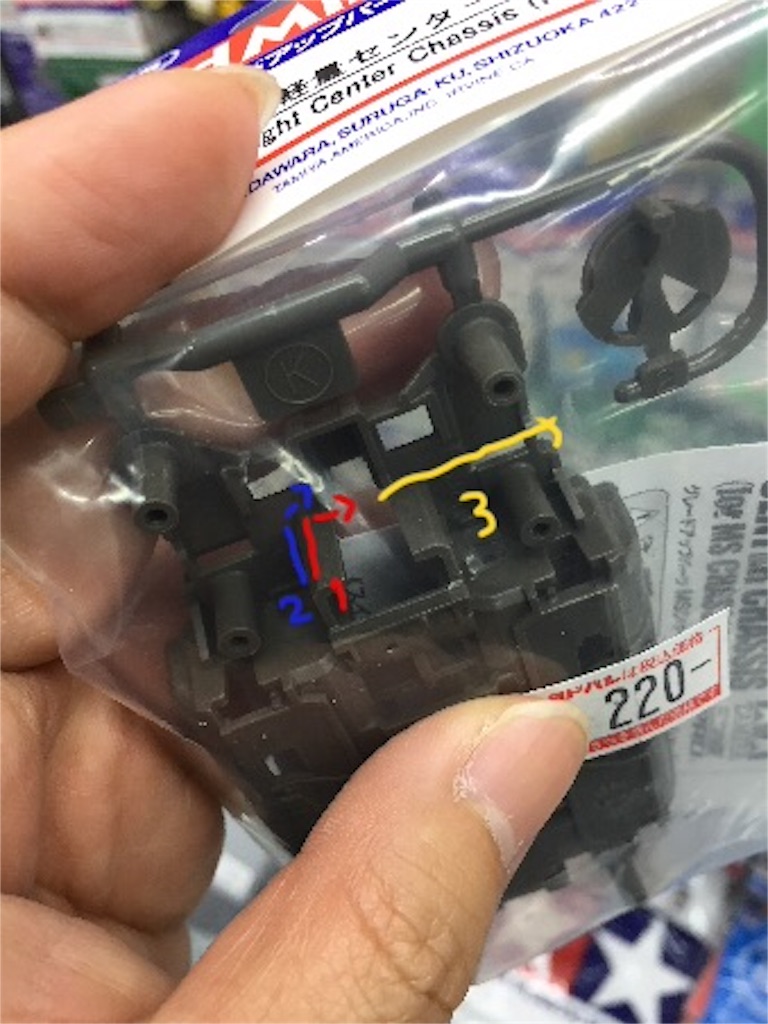

f:id:poke4wd:20160502140224j:image
赤の線で切って、角の部分の青い線も切って(左右ともね)、最後に黄色のラインで切るとニッパーだけで切れます。
リアも同じで、先にギアボックスのヘリ?の部分を切れば簡単♪

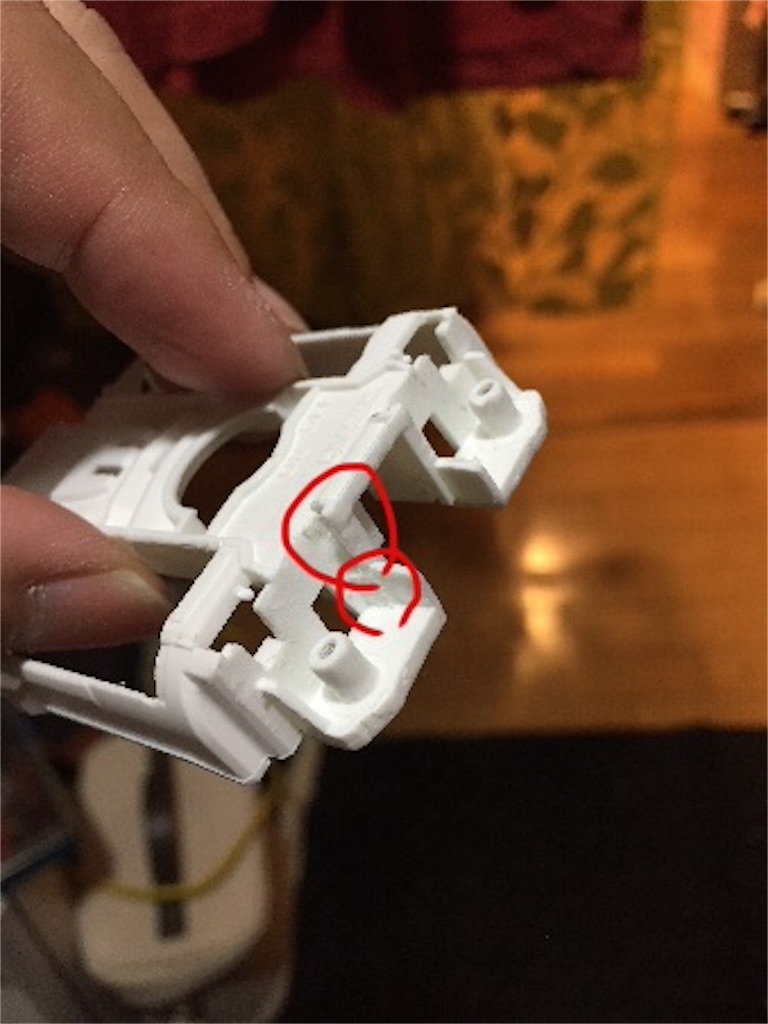

5.は前回説明しましたが、センター側のここ。
f:id:poke4wd:20160502140245j:image
この溝の部分が斜めになってて、スライドの抵抗になってるので滑らかにして。
下の丸のとこが出っ張ってるので、ここも削ったほうがいい。

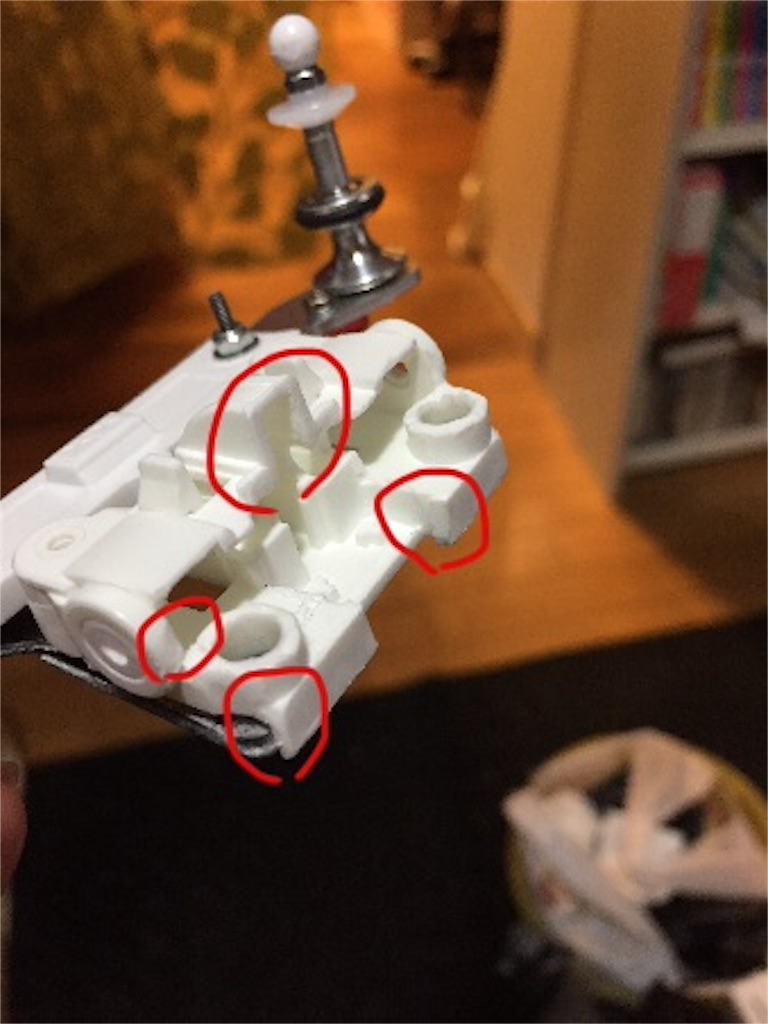

リア、フロントの穴の部分と。
f:id:poke4wd:20160502140256j:image
各所、抵抗になってる部分にヤスリをあててください。
特にセンター同様、溝になってる部分が斜めになってるので、真っ直ぐになるように削ります。

この辺りを削りながら、動かしてみて、抵抗があったらまた削って、を繰り返します。

ある程度スムーズに動くようになったら、グリス塗って可動させ、グリスを拭き取っておきます。
これでスムーズさが変わるといい感じ♪

6.でFRPの蓋をします。
2cmのネジで締められるはず。
あ、ネジが通る部分の穴を2mmまで拡張するのも忘れずに!

7.でバネを仕込みながらネジ止めします。
最後にスムーズに可動するか、グニグニしてみましょう。

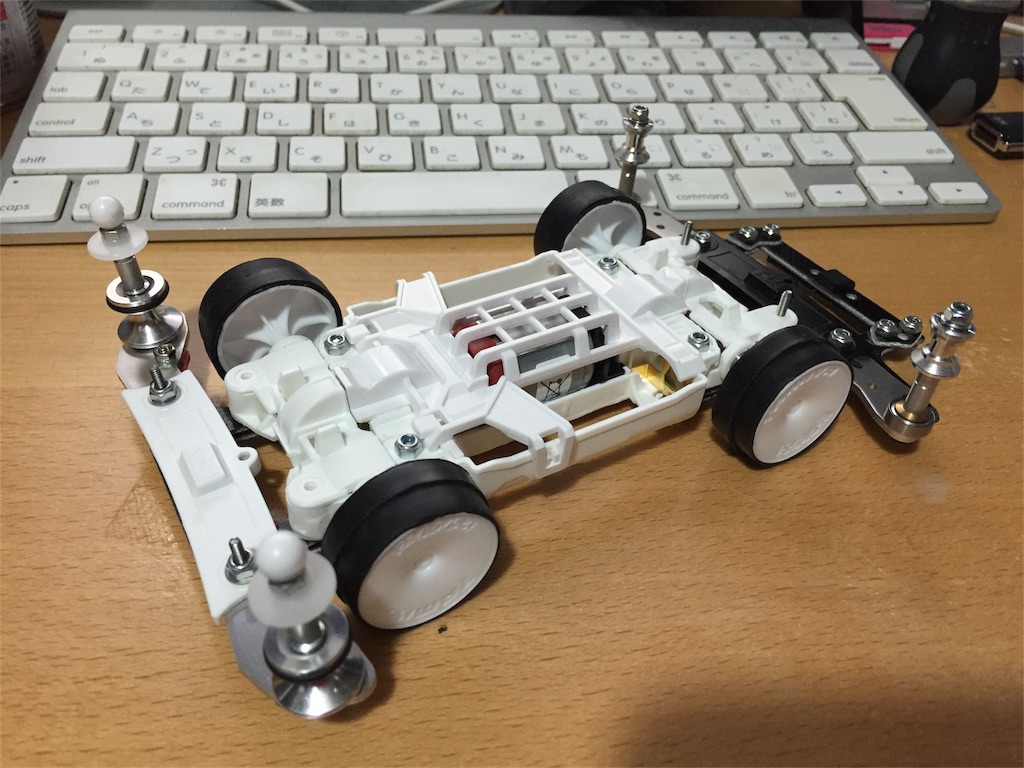

これで完成♪
f:id:poke4wd:20160502140334j:image
減衰システムはないですが充分かと。
着地の衝撃はフロントorリアから入るようにすれば基本大丈夫です。
あ、でも重さにもよるかも?
120g以上150g以下なら、大丈夫w
そもそもそのあたりはマスダンでやるので。
ホエイルでもマスダンはあるよね?そういうことです。

次はスラダン!
フロントは自作とか入れてみたいけど、いい案が出てこないかな…(^^;

ではでは
